| 5111PHONE网络电话 |
五川生产的这种壳子的PA1688网络电话使用5111PHONE或者PINGHE软件. 可以通过话机背后的标签和内部PCB板上的器件区分.
小心注意部分同样机壳的白色话机是由豫能生产的, 使用不同的软件.
5111PHONE网络电话的菜单使用 (SIP IAX2
H323 MGCP)
跟我们的标准参考设计略有一点点不同, 但是Web (SIP IAX2
H323 MGCP)
和Telnet (SIP IAX2
H323 MGCP) 的使用方式是完全一样的.
|

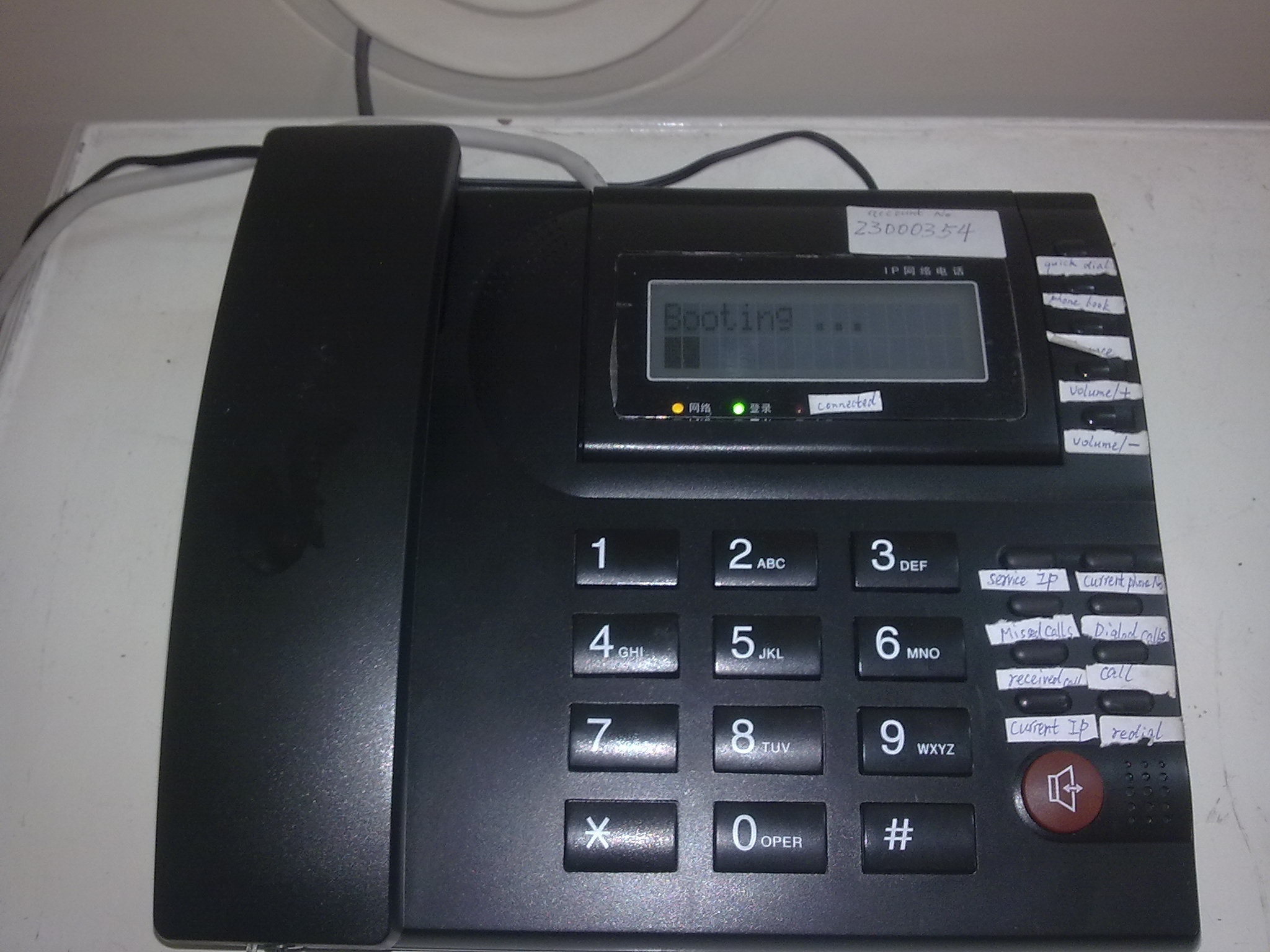

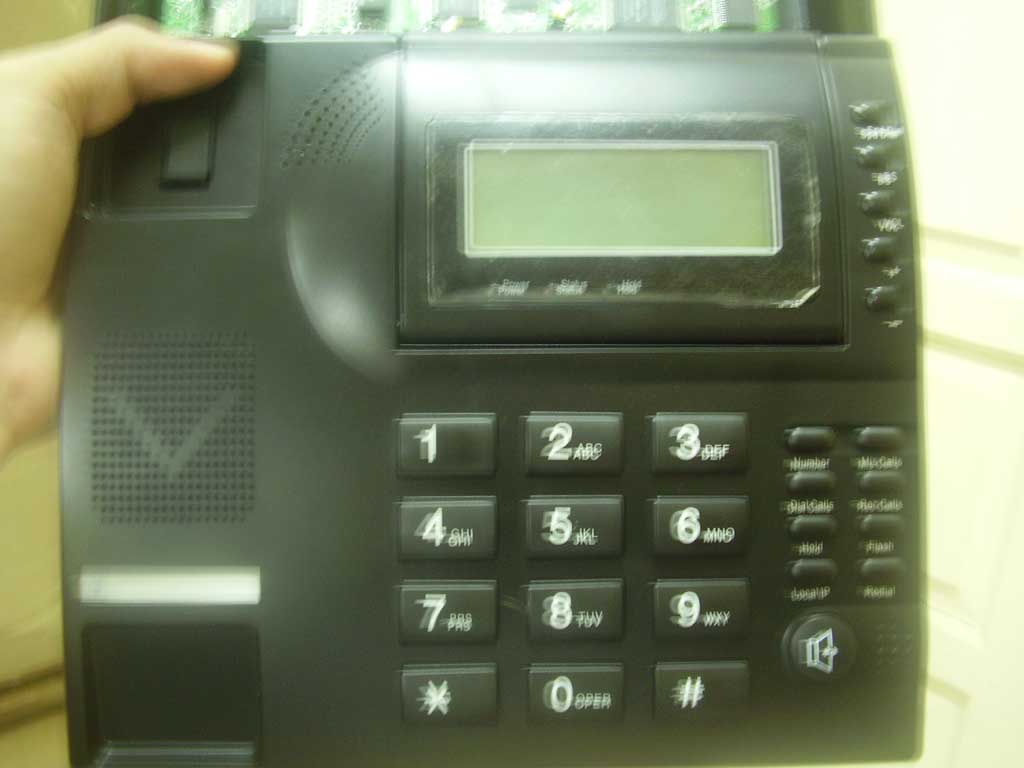

| 正面图. 这些相片由Mohammad Farhadi拍摄. 这个用户显然不懂中文, 所以在电话上贴了这么多英文标签. 大图 |
 |

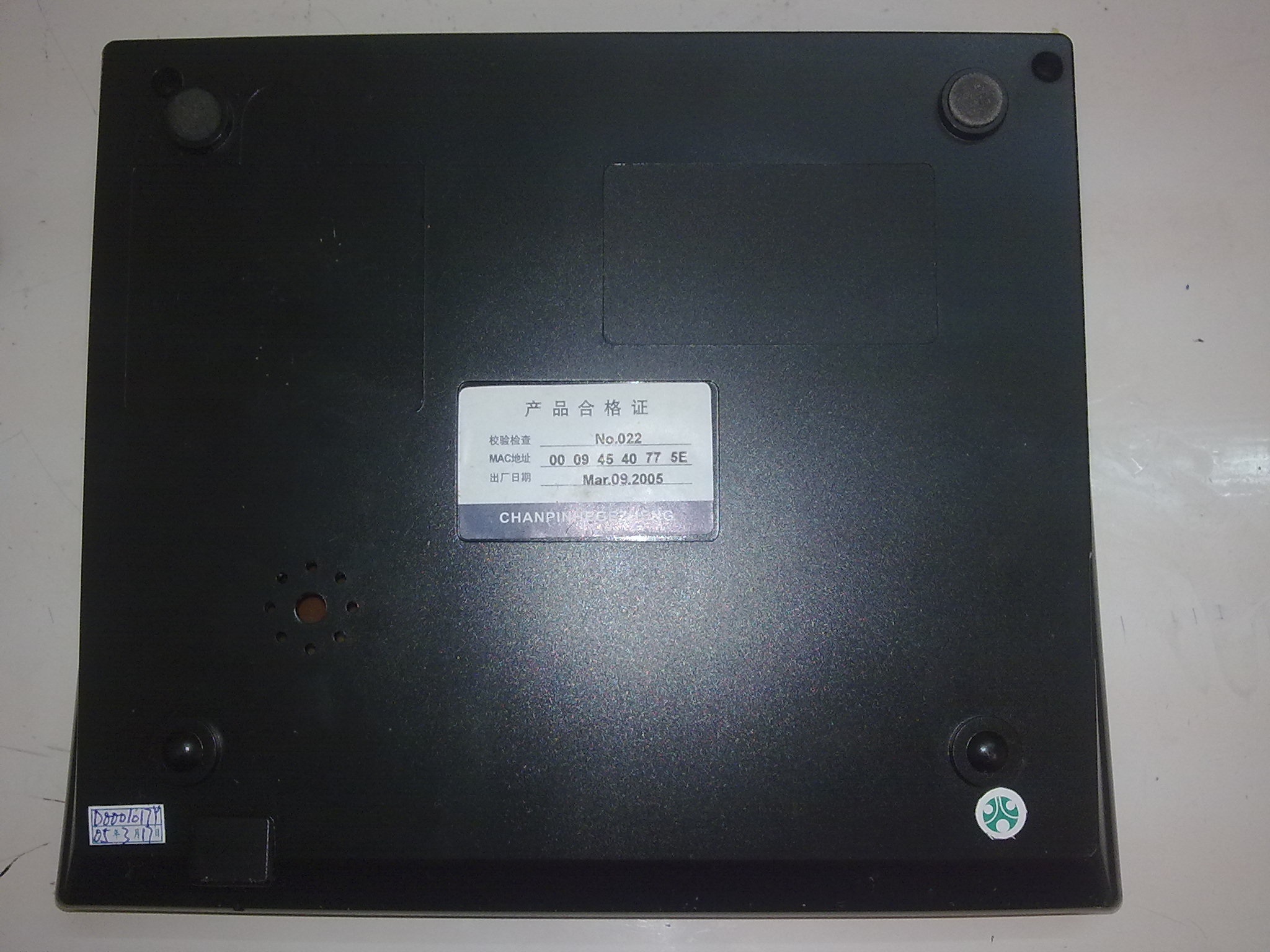

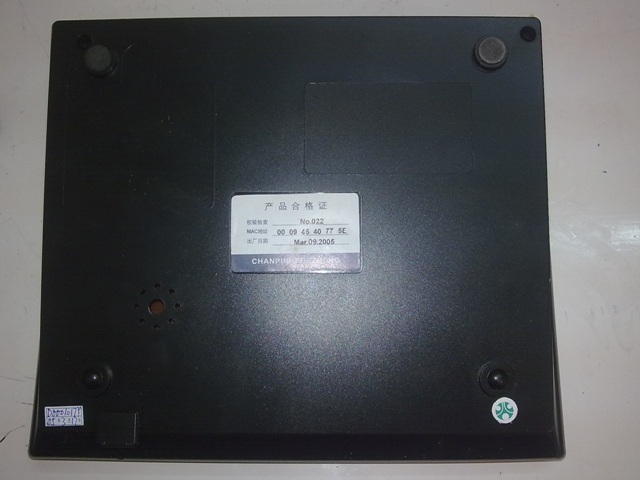

| 背面图, MAC地址00-09-45-40-77-5E. 大图 |
 |

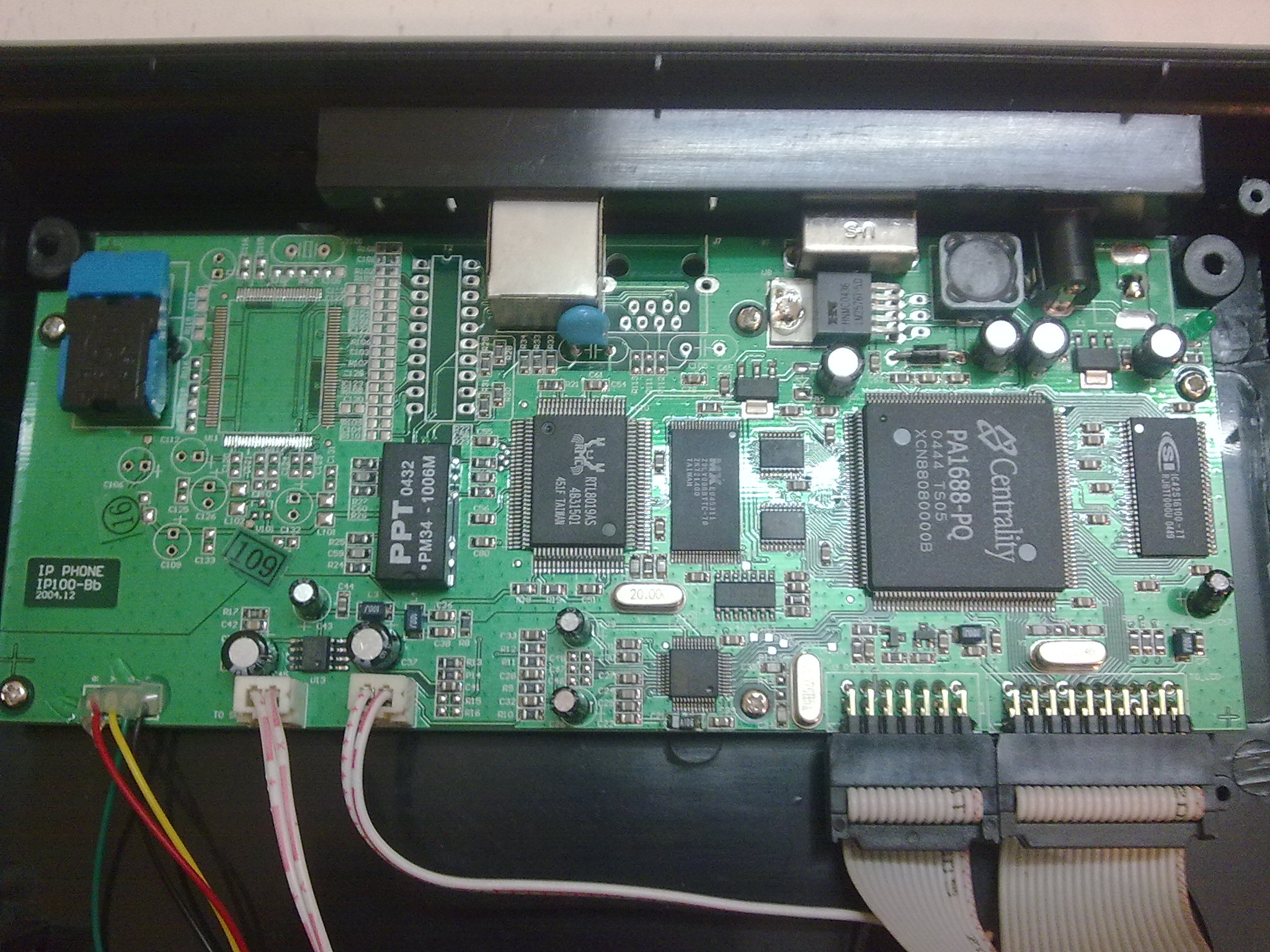

| 内部PCB图. 大图 |
 |
虽然五川这种壳子的电话大多数都是黑色的, Аушев С.В.提供了一个白色样品.
|

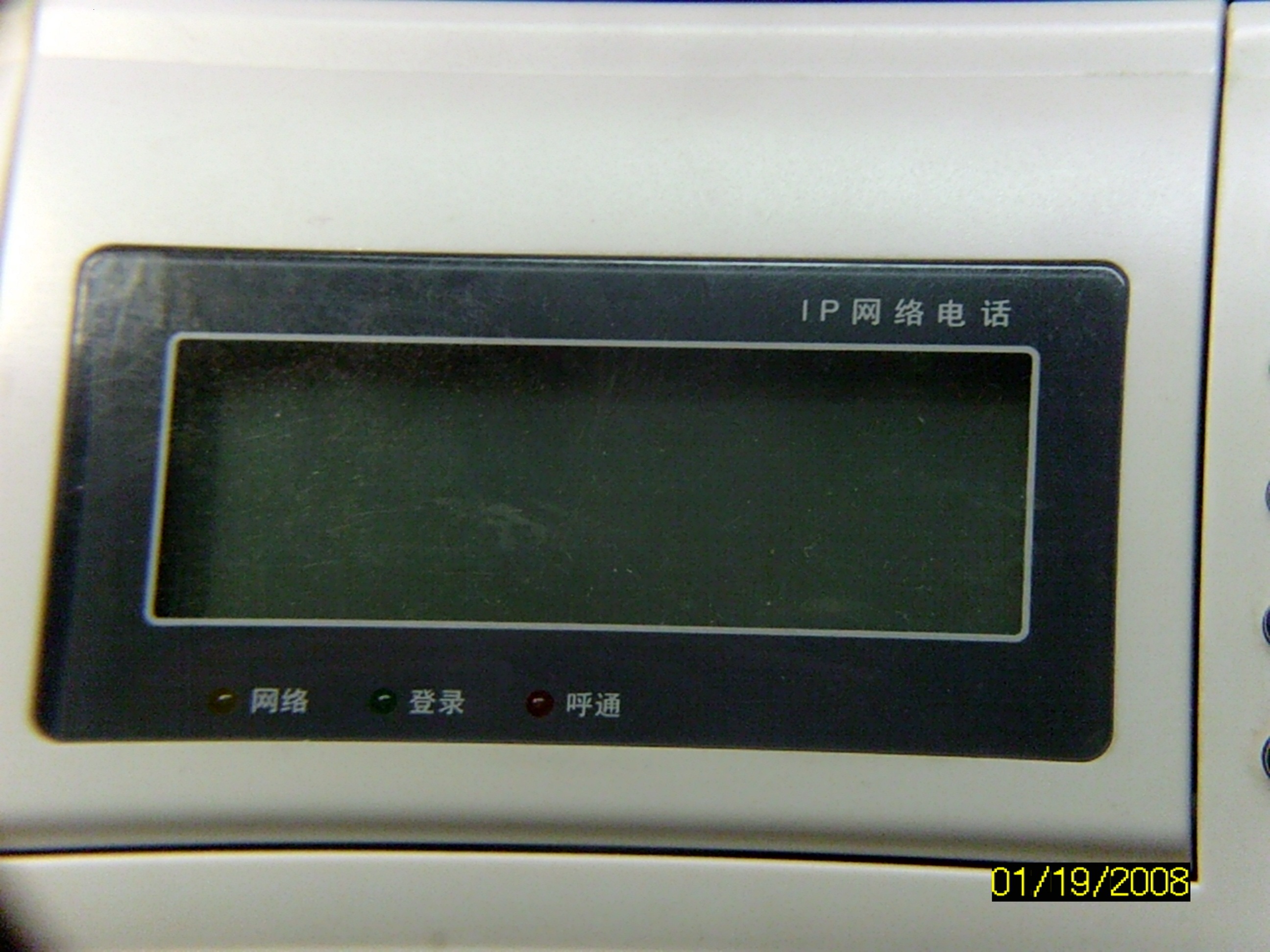

| LCD. 大图 |
 |

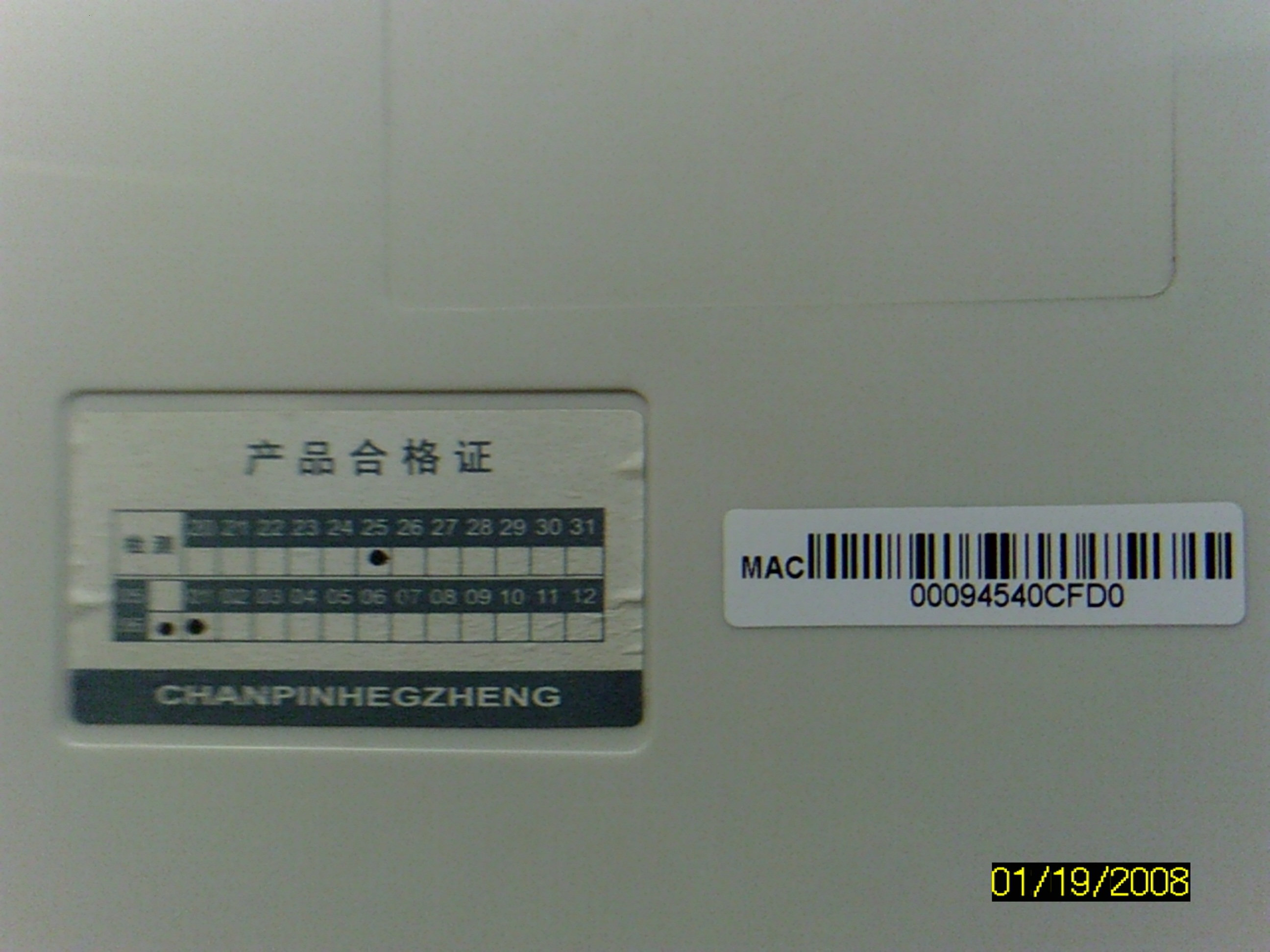

| MAC 00094540CFD0. 大图 |
 |

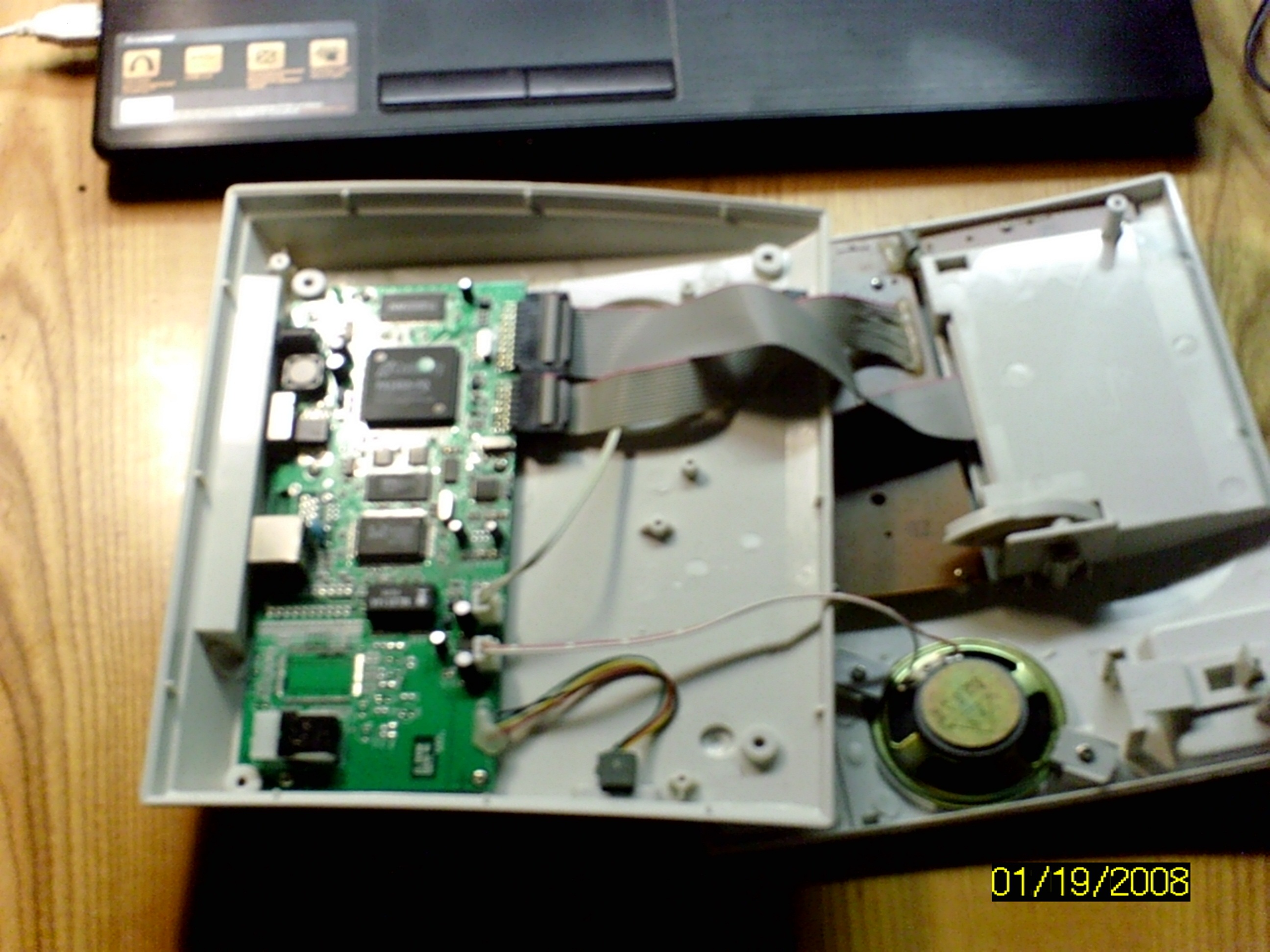

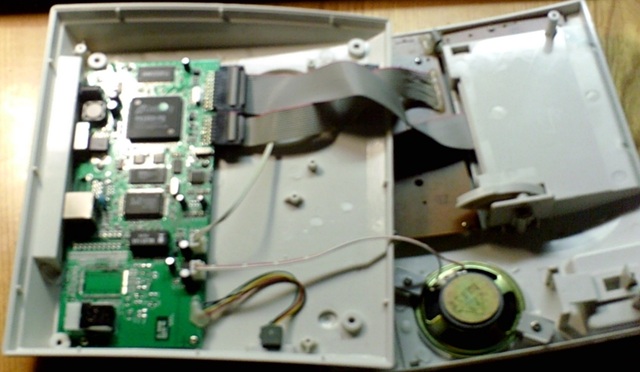

| 内部概况. 大图 |
 |

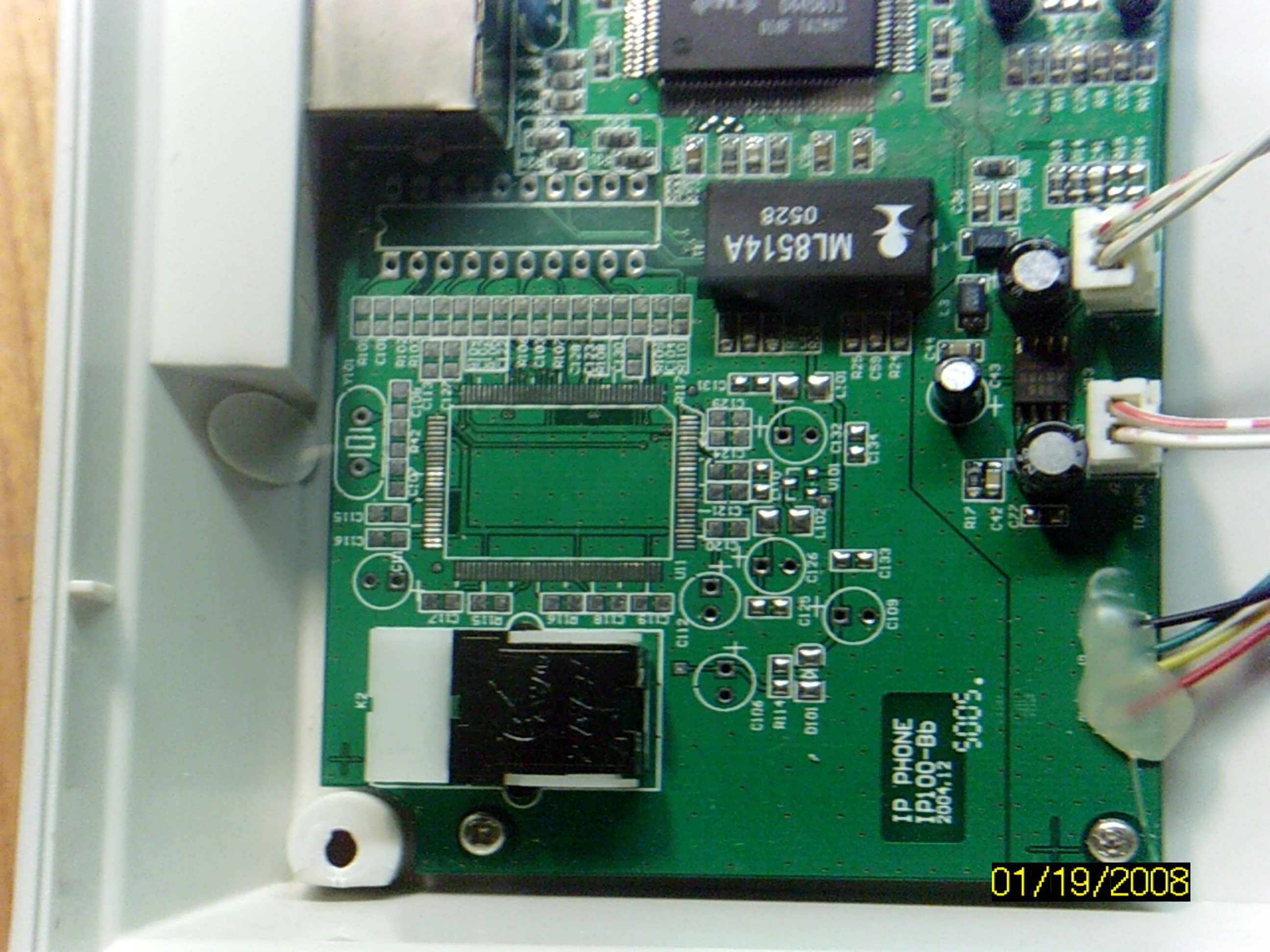

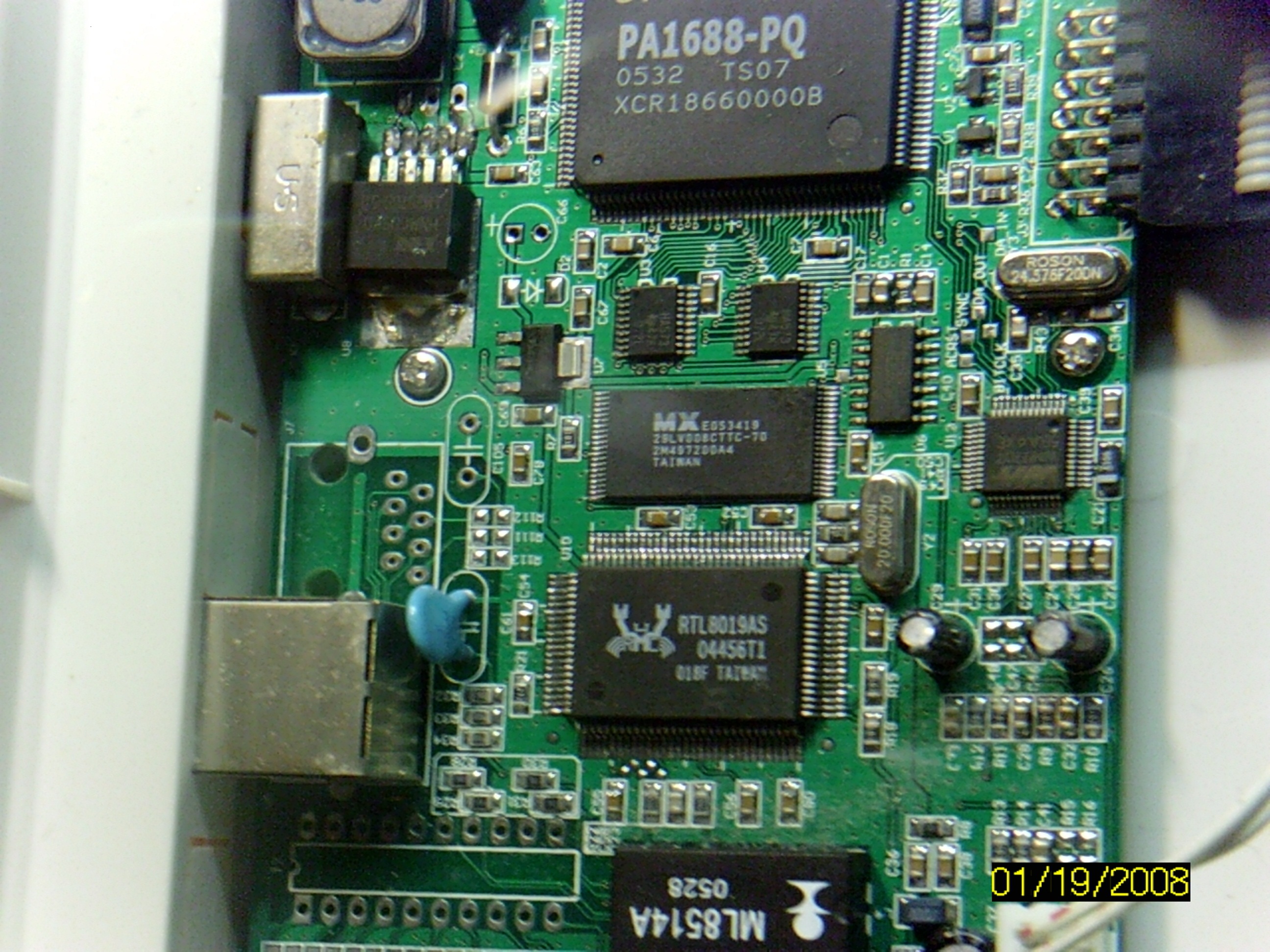

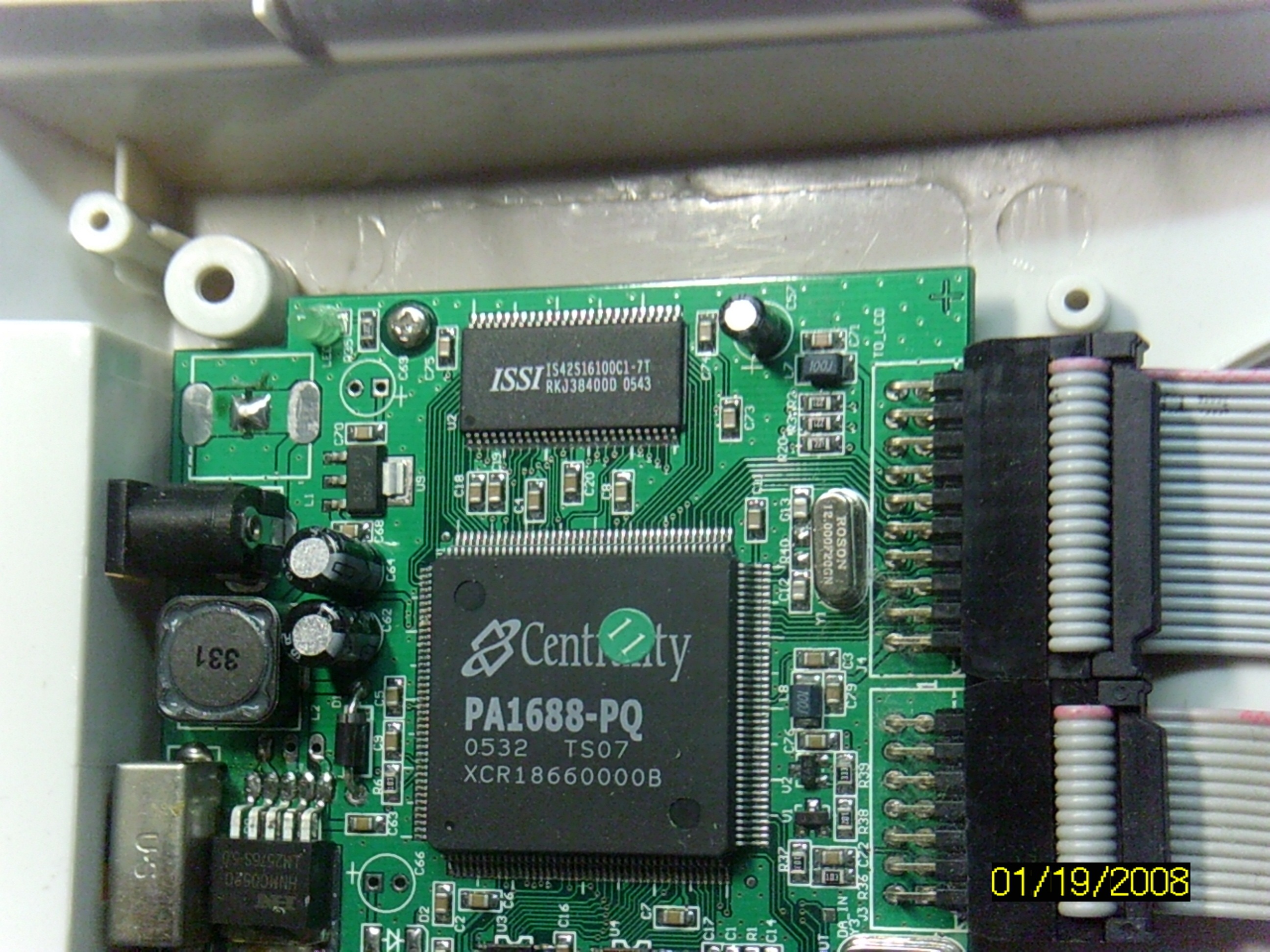

| PCB. 大图1 大图2 大图3 |
 |
 |
 |
以下是Andi Mappaiyo提供的HOP-1002实例.
|
| 正面图. 大图 |
 |

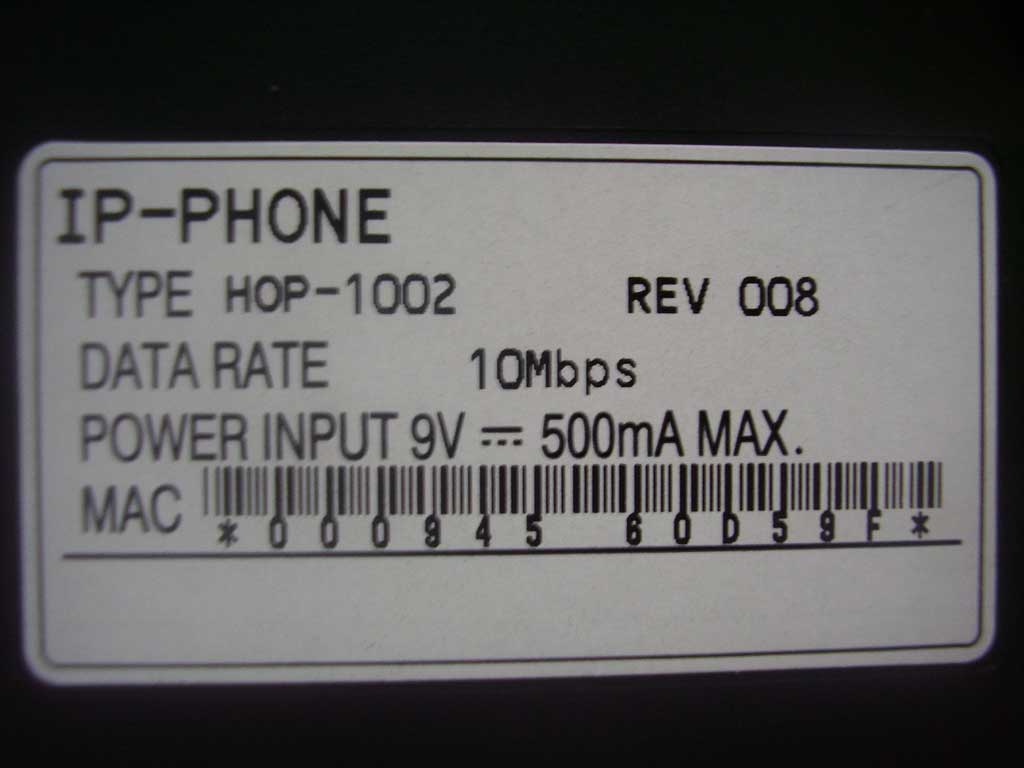

| 背面图. 标签上面的REV 008说明它是5111PHONE. 如果你看到REV 004的话则需要用PINGHE. 大图 |
 |

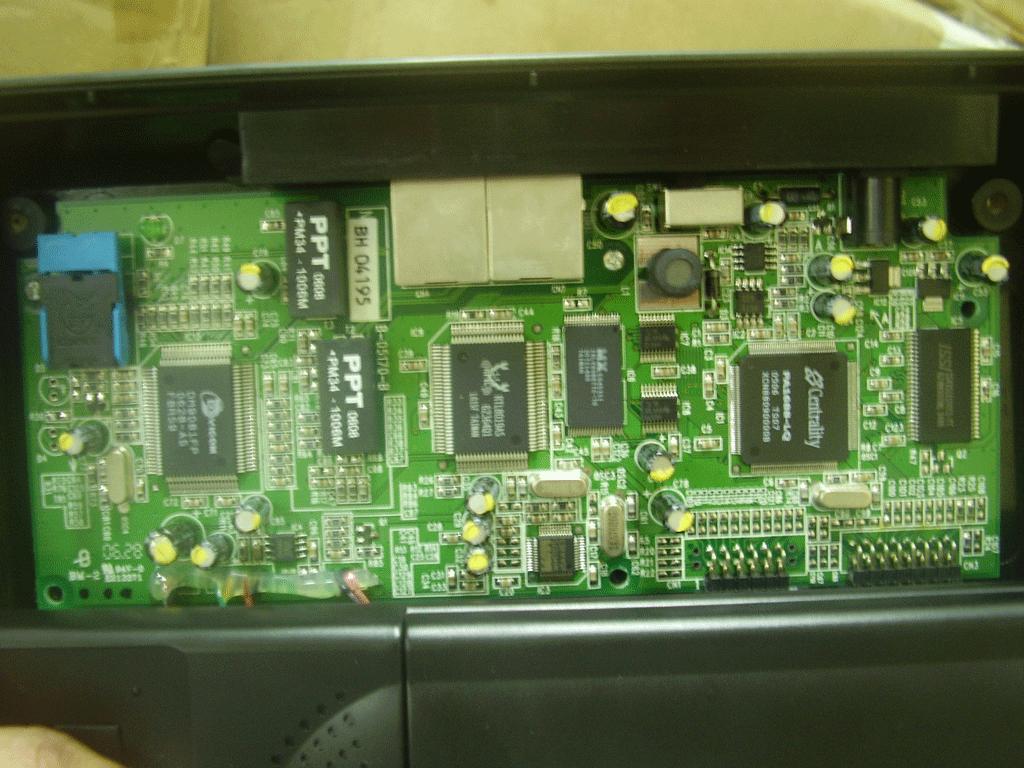

| PCB板全图. 大图 |
 |

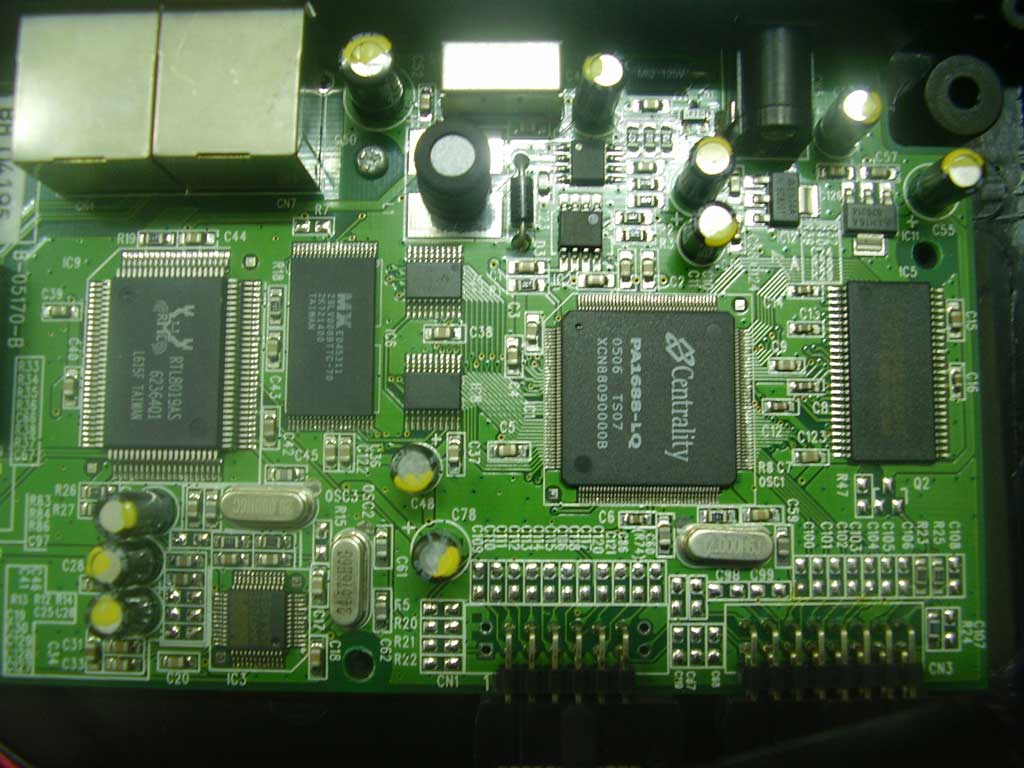

| PCB细节. 可以看出用了MX29LV008T程序存储器, 这是一个5111PHONE. 如果是PINGHE的话, 看到的会是MX29F004T. 少数工程样机上可能是MX29F040,
需要使用YUXIN软件. 大图 |
 |

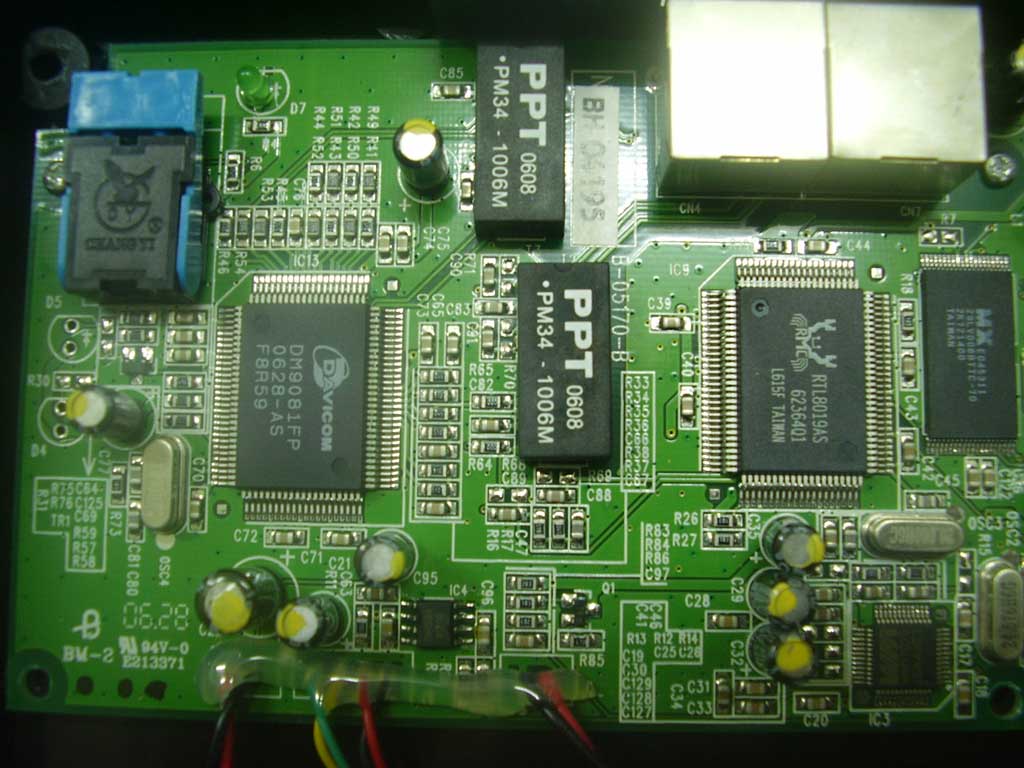

| 网络部分细节. 可以看出网络交换机芯片使用了Davicom的DM9081芯片, 跟eHOG中相同. 大图 |
 |
